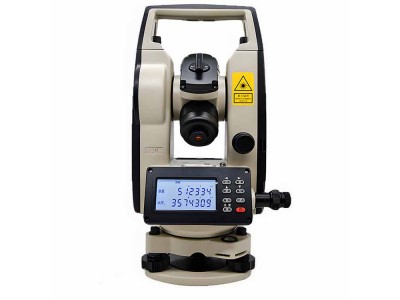

南方NT-02D顶管型激光电子经纬仪

仪器型号：NT-02D

望远镜成像：正象

放大倍率：26.5X

有效孔径：40mm

分辨率：3″

视场角：1°30′

测量视距：1.5m

视距乘常数：100.0

视距加常数：0

望远镜筒长：155mm

激光管参数

激光波长：635±20nm

激光等级：class II

中心光斑直径：≤5mm/100m

激光轴与视准轴不共轴误差：≤10″

角度测量

测角方式：-编码

码盘直径：79mm

测量显示单位：1″

测角精度：2″

探测方式：水平盘：对径；垂直盘：对径

补偿器类型：单轴补偿器

补偿器工作范围：±3′

补偿器精度：±3′

水准器

管水准器：30″/2mm

圆水准仪：8′/2mm

激光对中器

激光对中器精度：±1.5mm（1.5m处）

激光对中器光斑直径：±2.5mm（1.5m处）

激光对中器波长：635±20nm

激光等级：class II

显示部分

屏幕类型：圆形液晶

屏幕尺寸：2.8英寸

机载电池

电源：锂离子电池，干电池盒

电池电压：7.4V

连续工作时间：8h

使用环境

工作温度：-20℃~50℃

尺寸：165×160×340mm

重量：4.7kg
