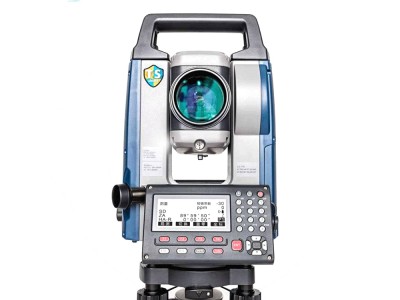

工程型全站仪索佳iM-52
测量精度更高,系统运算更快,更轻巧易携带
RED-tech技术
快速、的无棱镜相位测量技术
0.9 秒测得结果，适用于各种反射目标
宽量程：0.3m-4000m
细激光EDM测距技术，能够测量墙角、道路井盖、甚至金属网和树枝
改进测距光路，性能提高
棱镜测距精度1.5+2ppm，显示0.1mm ,500 米无棱镜测程实现大入射角测量
同轴红色指示光更明亮，帮您快速找准目标
EDM光斑更小，有效避免其他目标
IACS测角系统，稳定可靠
采用的编码测角技术和配备的双轴补偿器，确保了任何作业条件下的测量精度和可靠性，即使在复杂的地形环境下作业也能获得高稳定性的测量结果
标配原厂进口基座，测角更稳定
测角精度通过ISO17123-3：2001
原装进口品质
iM系列全站仪均通过振动、跌落、温度、湿度以及IP66级粉尘和淋水等多种严格的高强度测试，各项性能优于指标，确保长期应对户外恶劣天气
在基线上对仪器的测距精度进行检测，在检定台上对仪器的整平性能和测角精度进行检测，以确保您对iM-52系列产品质量满意
丰富的应用软件
IM-52预装了丰富的应用程序，如道路测设、对边测量、悬高测量、面积计算、后方交会、坐标测量、偏心测量、坐标放样等等，方便了实际工程应用。
技术指标
|
型号 |
iM-52 |
|
|
望远镜 |
||
|
放大倍率/分辨率 |
30x/2.5" |
|
|
其他 |
镜筒长度：171mm，物镜孔径：45mm（EDM：48mm）成像：正像 |
|
|
测角部 |
||
|
显示 |
1"/5" |
|
|
测角精度 (JJG414-94) |
2" |
|
|
双轴补偿器 |
双轴补偿，补偿范围±6' |
|
|
视准差改正 |
提供 |
|
|
测距部 |
||
|
激光输出 |
无棱镜模式:3R级，棱镜/反射片 |
|
|
测程（一般气 |
无棱镜 |
0.3~500m |
|
|
反射片 4/5 |
RS90N-K: 1.3~500m |
|
|
小型棱镜 |
CP01：1.3 ~ 2,500m OR1PA ：1.3 ~ |
|
|
单棱镜 |
1.3~4,000 m |
|
显示 |
精测/速测：0.0001m 连续测： |
|
|
精度 |
无棱镜 |
(2+2ppmxD)mm*6 |
|
|
反射片 4/5 |
(2+2ppmxD)mm |
|
|
棱镜 |
(1.5+2ppmxD)mm |
|
测量时间 |
精测: 0.9s (初次1.5s), 速测 : 0.6 s (初 |
|
|
操作系统、接口与数据管理 |
||
|
操作系统 |
Linux |
|
|
显示器/键盘 |
带背光，对比度可调，192x80点阵图形液晶显示器，带背光28键全字母数字键盘 |
|
|
操作面板 |
双面 |
|
|
数据存储 |
内存 |
约50000点 |
|
|
外存 |
USB闪存 (32GB) |
|
接口 |
RS-232C串口，USB 2.0（A 型用于USB 闪存） |
|
|
蓝牙（选配） |
蓝牙Class1.5工作范围10m*10 |
|
|
其他 |
||
|
指向光 |
EDM光束同轴红色激光 |
|
|
水准器 |
图形水准器 |
6’(内圆 ) |
|
|
圆水准器 |
10’/2mm |
|
对中器 |
激光对中器 |
红色激光二极管 (635nm±10nm),光斑精度：≤1.0 |
|
防尘防水等级/工作温度 |
IP66 (IEC60529:2001)/-20~+60ºC |
|
|
外形尺寸（含提柄） |
183x181x348mm（双面） |
|
|
重量（电池和基座） |
约5.1kg |
|
|
电源系统 |
||
|
电池/工作时间（20ºC） |
BDC46C可充电锂电池/约14小时 |
|
|
应用软件 |
||
|
机载程序 |
悬高测量，坐标测量，交点计算，放样，地形测量，偏心测量，对边测量，后方交会，面积测量，线路测量，点到线 |
|
